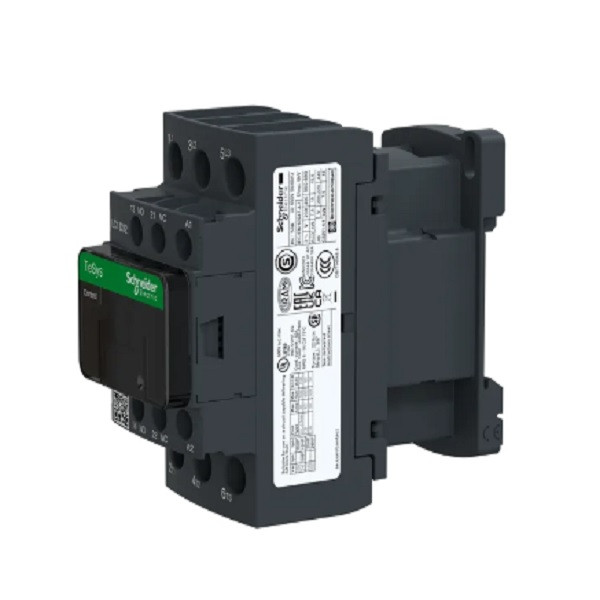

کنتاکتورها از اجزای مهم مدارهای قدرت و فرمان هستند. کنتاکتورها کلیدهای الکترومغناطیسی هستند که با توجه به نوع بار و مصرف کننده برای قطع و وصل، کنترل و فرمان در مدار استفاده می شوند. این کلیدها از دو هسته مغناطیسی E شکل یا U شکل که یکی ثابت و دیگری متحرک است تشکیل شده اند که با فنر از هم جدا می شوند. وجود یک بوبین یا سیم پیچ در قسمت هسته ثابت باعث می شود که با برقراری جریان برق در بوبین، نیروی الکترومغناطیسی در هسته ثابت القا شود. در این حالت نیروی الکترومغناطیسی بر نیروی فنر غلبه کرده و دو هسته ثابت و متحرک به یکدیگر نزدیک می شوند و کنتاکت ها به هم متصل می شوند. در واقع کنتاکت های باز، بسته می شوند و کنتتاکت های بسته، باز می شوند. با قطع تغذیه بوبین کنتاکتور، نیروی فنر غلبه می نماید و هسته متحرک به حالت ابتدایی خود باز می گردد. از مزایای کنتاکتورها قابلیت قطع و وصل به دفعات زیاد و دوام الکتریکی و مکانیکی بالای آن هاست. طراحی مدارهای فرمان اتوماتیک مانند مدار تایمر و یا فتوسل توسط کنتاکتورها امکان پذیر است. کنتاکتور اشنایدر با کد فنی LC1D32M7 از کنتاکتورهای سری TeSys D اشنایدر است. از این کنتاکتور به منظور کنترل موتور و بار اهمی استفاده می شود. این کنتاکتور سه پل دارای سه کنتاکت NO است که ترکیب کنتاکت های کمکی آن به صورت 1NO+1NC است. این کنتاکتور قابل بهره برداری در مصارف با استانداردهای AC1, AC3,AC4 است. ...
